Phương pháp vẽ của phần dòng khám phá địa vật lý

1. Đầu tiên, vẽ đường tọa độ trên bản vẽ. Tọa độ dọc dựa trên độ cao của đầu ra địa chất và đường ngang được vẽ theo sự khác biệt về chiều cao nhất định. Dòng tọa độ với chặn ngắn nhất với đường nở được đánh dấu trên biểu đồ (Hình. A).

2. Bản vẽ của ranh giới địa chất của địa hình bề mặt. Sử dụng đường tọa độ làm đường cơ sở để vẽ các điểm chuyển đổi địa hình và các điểm ranh giới địa chất trên phần, sau đó sử dụng một cú hích để kết nối các điểm địa hình này để có được một đường địa hình và ranh giới địa chất được mở rộng theo sự xuất hiện. (Hình A）

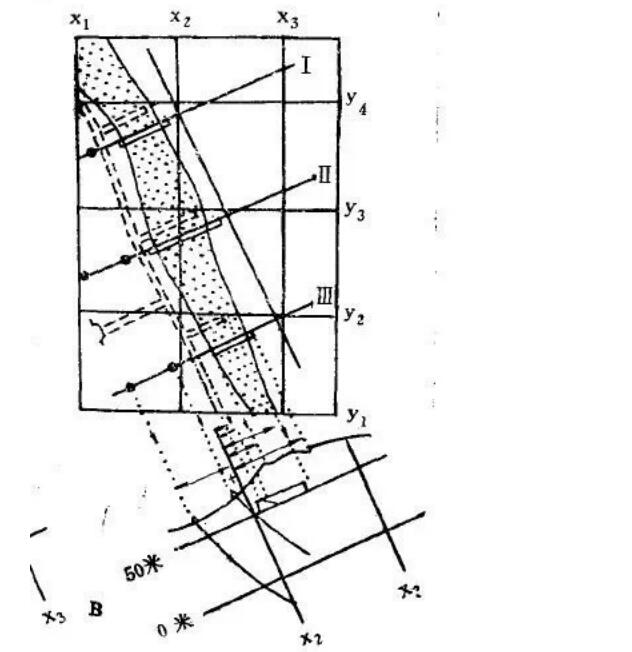

3. Bản vẽ của kỹ thuật khám phá địa vật lý. Lấy đường tọa độ làm đường cơ sở và vẽ các vị trí của các rãnh thăm dò, giếng nông và lỗ khoan trên chế độ xem mặt cắt theo kết quả đo lường. (Hình B)

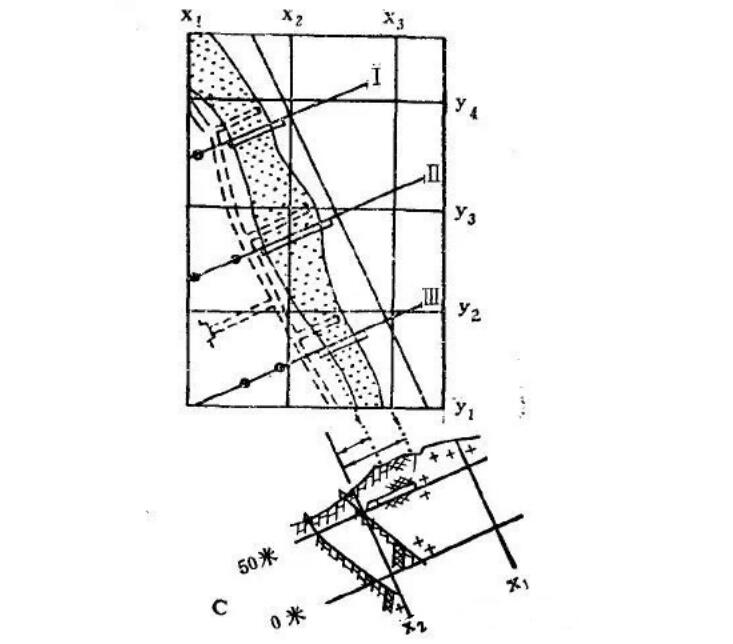

4. Bản vẽ của ranh giới địa chất; Theo dữ liệu danh mục ban đầu của các dự án thăm dò địa vật lý khác nhau, các điểm ranh giới địa chất khác nhau được thu nhỏ xuống các vị trí tương ứng, và sự xuất hiện của chúng, vị trí lấy mẫu và số lượng được chỉ định. (Hình C)

5. Trên cơ sở phân tích toàn diện, nghiên cứu và suy luận, theo mối quan hệ giữa các vị trí không gian của chúng, sự xuất hiện và luật địa chất, kết nối các đường cấu trúc như ranh giới đá giữa các dự án, ranh giới cơ thể quặng và lỗi (Hình D). Để kết nối các ranh giới địa chất. Trong quá trình biên dịch từng phần, được chú ý đến việc so sánh các phần liền kề của nó và làm cho ranh giới địa chất phù hợp với luật.
