Nguyên tắc và ứng dụng của từ kế proton WCZ-3

Nguyên tắc và ứng dụng của từ kế proton WCZ-3

Nguyên tắc

Việc quan sát của trường địa từ, ngoài từ trường thay đổi, chủ yếu bao gồm từ trường bình thường có nguồn gốc từ bên trong trái đất và trường dị thường được tạo ra bởi các hình dạng địa chất khác nhau trong lớp vỏ của Trái đất. Khám phá từ tính sử dụng dữ liệu từ kế để xác định các dị thường này, nhằm giải quyết các yêu cầu địa chất và tạo điều kiện cho việc thăm dò khoáng sản. Sự ra đời của từ kế proton, do độ chính xác cao của nó, hoạt động theo một nguyên tắc khác so với các từ kế khác, cho phép các phép đo độ phân giải cao và chính xác của các vật liệu từ tính yếu như từ trường của Trái đất.

Nguyên tắc làm việc của từ kế proton WCZ-1 dựa trên việc đo lường sự suy đoán của các proton hydro trong từ trường. Cảm biến được lấp đầy bằng chất lỏng chứa hydro, trong đó các proton nằm trong một sự sắp xếp ngẫu nhiên trước khi được phân cực. Khi áp dụng tín hiệu phân cực, các proton bắt đầu trước. Khi tín hiệu phân cực giảm dần, sự suy đoán của các proton dần bị ảnh hưởng bởi từ trường bên ngoài. Bằng cách đo các thay đổi tần số trong cảm biến, độ lớn của từ trường bên ngoài có thể được xác định. Quá trình này có thể được lặp lại liên tục để duy trì các phép đo.

Ứng dụng

Sử dụng ứng dụng từ kế proton WCZ-3 trong khu vực khai thác ở Trùng Khánh, Trung Quốc, chúng ta có thể minh họa việc áp dụng thăm dò từ tính có độ chính xác cao trong triển vọng khoáng sản. Địa điểm này nằm cách khoảng 22 km trong một khu vực được đặc trưng bởi những ngọn đồi và rặng núi trung bình đến thấp. Các rặng núi chính kéo dài theo hướng Tây Bắc, với độ cao cao hơn về phía tây bắc và độ cao thấp hơn về phía đông nam. Độ cao cao nhất đạt 1.282,9 mét, trong khi mức thấp nhất là 965 mét, dẫn đến chênh lệch độ cao tương đối khoảng 317,9 mét. Để đánh giá triển vọng phát triển của một khoản tiền gửi quặng sắt, một sự hiểu biết toàn diện về tài nguyên quặng sắt trong khu vực đã được tìm kiếm, bao gồm những hiểu biết sơ bộ về khoáng sản trong cơ thể quặng và các vị trí khai thác tiềm năng của nó, nhằm xác định một loại quặng sắt có thể khai thác Gửi tiền càng sớm càng tốt. Theo các yêu cầu khảo sát địa chất, công việc khảo sát từ tính chính xác cao đã được thực hiện trong khu vực khai thác. Xem xét các đặc điểm của khu vực được khảo sát, chúng tôi đã thiết lập 10 đường khảo sát được định hướng ở 135 độ, với khoảng cách được đặt ở mức 100 mét giữa các đường và 10 mét giữa các điểm, tuân thủ thang điểm 1: 10.000.

Thiết bị sử dụng

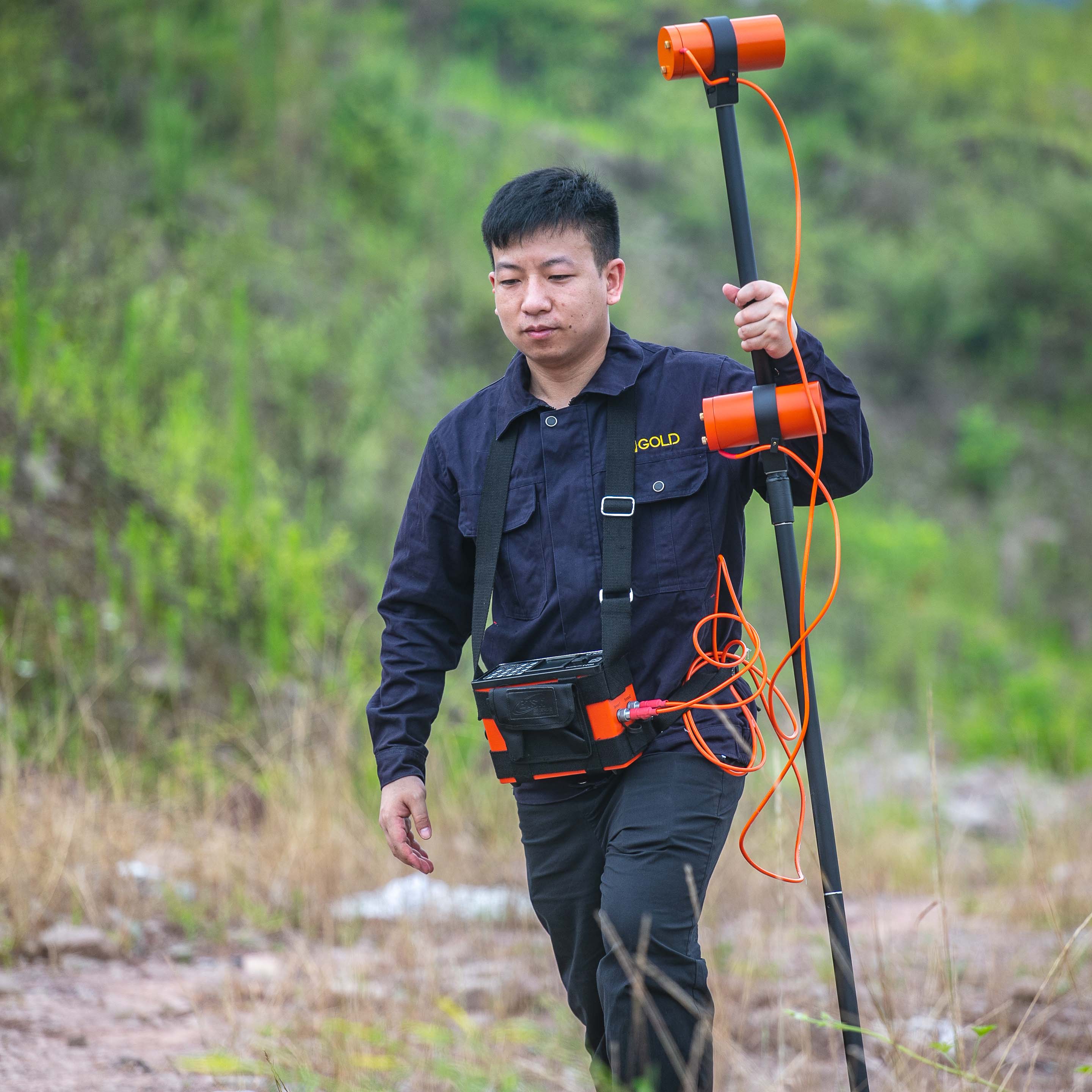

• Magton kế proton WCZ-1/3

Kết quả

Khu vực nằm ở phía nam của quặngOsit là một loKhu vực W-trying, bao gồm một lớp tiền gửi phù sa và fluvial-terace chủ yếu bao gồm đất sét và sỏi cát. Sự hình thành địa chất tổng thể trong tTiền gửi quặng thể hiện một cấu trúc đơn sắc có xu hướng từ hướng đông bắc sang tây nam, với các cấu trúc đứt gãy chiếm ưu thế theo hướng đông bắc, tạo thành một phần của hệ thống núi lửa Inedian. Trong số này, các xu hướng lỗi F1 nổi bật khoảng 40 độ với giảm 50 độ, đóng vai trò là cấu trúc kiểm soát quặng chính trong khu vực. Hoạt động magma mãnh liệt là rõ ràng trong khu vực, với sự tiếp xúc của đá granit biotit hạt mịn sớm của Yanshan (γ52 (3) C) ở phía nam của mỏ quặng, một thành phần của cơ thể đá granit Baliao, cung cấp một nguồn chất lỏng thủy nhiệt cho Sự hình thành các tiền gửi đa bào sắt trong khu vực. Sự thay đổi đá xung quanh trong tiền gửi quặng chủ yếu bao gồm hematization, limonitization, từ hóa, khoáng hóa dẫn đầu và silic hóa. Nguồn gốc của tiền gửi quặng này thuộc loại metasomatic thủy nhiệt.

Hồ sơ dị thường từ tính và giải thích cho một dòng cụ thể.

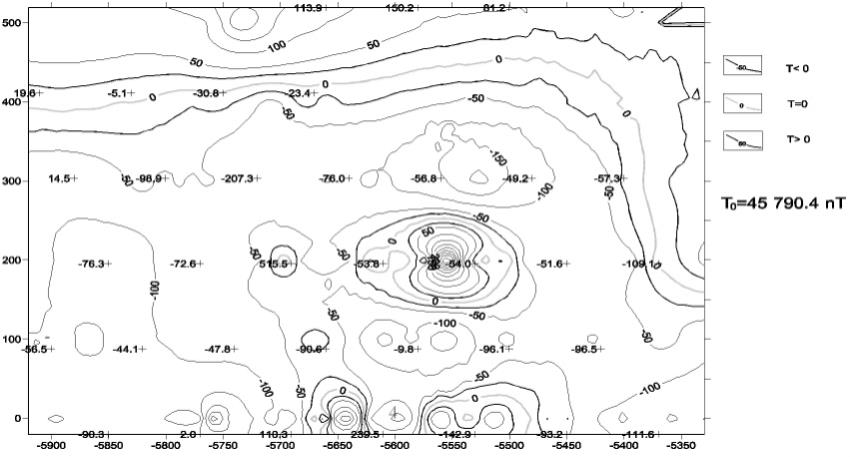

Bản đồ đường viền mặt phẳng dị thường từ tính
