Mảng điện cực của khảo sát điện trở điện chung

Mảng điện cực 4P-VES bao gồm Schlumberger và Wenner Array. Nó được sử dụng để nghiên cứu sự thay đổi của điện trở suất với độ sâu.

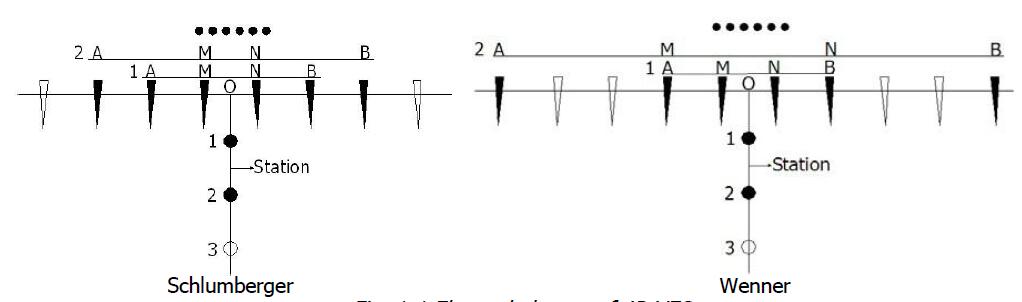

Đối với mảng Schlumberger, các điện cực tiềm năng M, N được đặt giữa các điện cực hiện tại A, B đối xứng và nguồn gốc O là điểm trung bình của các điện cực tiềm năng Mn và các điện cực hiện tại AB.

Trong khi Wenner Array là một trường hợp đặc biệt của mảng Schlumberger, nghĩa là, AM = MN = NB. Vì ab/2 = a, mn/2 = b và a = 3b,
