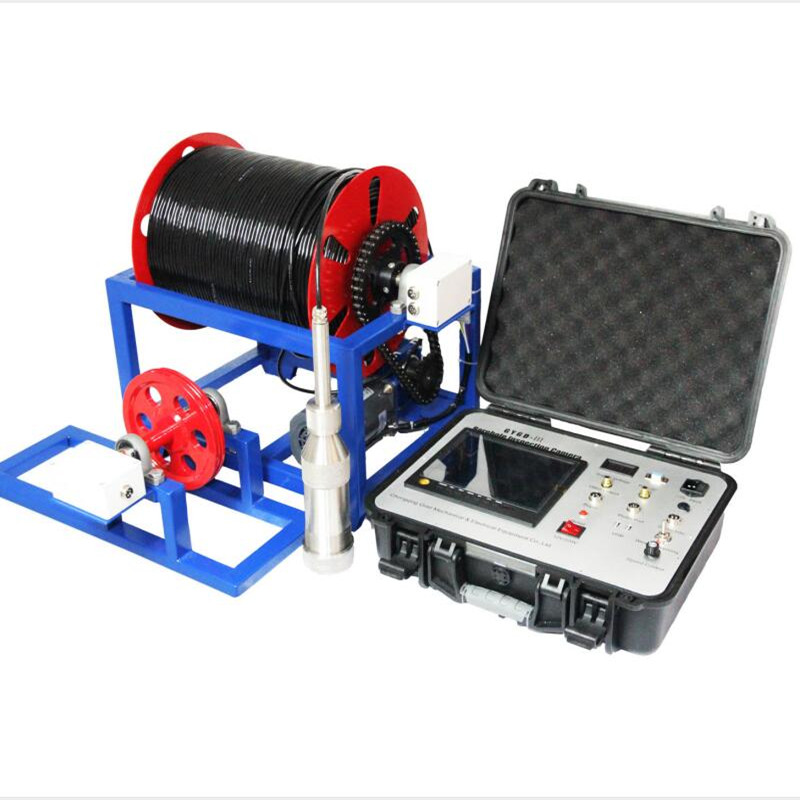

Các nguyên tắc làm việc cho máy ảnh kiểm tra lỗ khoan siêu âm

Ghi nhật ký hình ảnh siêu âm sử dụng đầu dò siêu âm xoay để quét xung quanh lỗ khoan để ghi lại biên độ Echo và thời gian di chuyển Echo. Sự suy giảm của biên độ tiếng vang có liên quan trực tiếp đến sự tương tác âm thanh của thành lỗ khoan và thời gian di chuyển có liên quan trực tiếp đến đường kính lỗ khoan.

Tần số làm việc là 1500kHz, 500kHz. Đầu dò kép có thể được chuyển đổi.

Nhiệt độ làm việc: 1750 ℃

Đường kính ngoài nhạc cụ: 90mm

Đường kính có thể đăng nhập: 140mm-300mm

Tốc độ quét: 5 vòng tròn/giây

Mật độ lấy mẫu: 512 điểm/vòng tròn

Thang màu xám của biên độ Echo: 256

Độ phân giải phát hiện caliper: <1mm

Độ chính xác phát hiện góc phương vị địa từ:≤5 độ

Tốc độ truyền mã xung: 61,44kb/s

Chiều dài thiết bị: 5200mm

Áp lực làm việc tối đa: 80MPa

nguyên tắc làm việc

Công nghệ này là một thành tích công nghệ cao tích hợp quang học và cơ điện. Nó có một máy phát ánh sáng có thể nhìn thấy, một chip hình ảnh CCD, bộ thu phát quang truyền quang điện quang, một bộ giải mã quang mặt đất và màn hình thu thập hình ảnh. Máy phát ánh sáng có thể nhìn thấy phát ra vào giếng 360°Chế độ xem toàn cảnh. Ánh sáng nhìn thấy được phản xạ bởi các vật thể khác nhau trong hình ảnh hạ cấp, nhận được bởi một ống kính quang học, tập trung và chụp ảnh bởi một con chip CCD, được chuyển đổi từ ánh sáng điện quang xuống và truyền xuống mặt đất thông qua cáp quang. Do việc sử dụng ống kính quang học độ nét cao và chip CCD độ phân giải cao, tín hiệu được truyền xuống đất thông qua sợi quang và hình ảnh đo được hiển thị liên tục trong thời gian thực và định nghĩa đạt đến hiệu ứng của hình ảnh TV. Do đó, nó hiển thị trạng thái thực của dưới lòng đất trên màn hình mặt đất, và các nhân viên địa chất và kỹ thuật có thể quan sát ngầm trong thời gian thực và trực giác ngay tại chỗ. Đang xảy ra.
