Bạn có biết rằng phương pháp điện mật độ cao và phương pháp điện từ thoáng qua có thể được sử dụng cùng nhau?

Bạn có biết rằng phương pháp điện mật độ cao và phương pháp điện từ thoáng qua

Có thể được sử dụng cùng nhau?

Đúng! Hai phương pháp địa vật lý của chúng tôi cũng có thể được áp dụng cùng, hôm nay điều chính là chia sẻ với bạn sự kết hợp của hai phương pháp để tìm nước trong ứng dụng Gobi!

Vai trò của thăm dò địa vật lý trong việc dự đoán lượng nước là rất quan trọng trong quá trình chuẩn bị khoan thủy văn. Mỗi phương pháp địa vật lý có các điều kiện và hạn chế riêng, làm cho việc sử dụng một phương pháp duy nhất có phần hạn chế. Do đó, sử dụng các phương pháp địa vật lý tích hợp để xác định vị trí các nguồn nước cho phép phân tích kỹ lưỡng hơn các đặc tính đá dưới bề mặt và tính sẵn có của nước và để xác minh tính hợp lệ của các phương pháp. Phương pháp điện trở suất DC và phương pháp phân cực kích thích thường được sử dụng trong công việc thăm dò nước ngầm truyền thống.

Khu vực thí điểm nằm ở phía nam của khu vực khai thác của thành phố Hami, tỉnh Tân Cương. Các điều kiện địa lý tự nhiên cực kỳ khô, lượng mưa trong khí quyển là rất hiếm, không có dòng chảy bề mặt và nước, và nước ngầm chủ yếu được bổ sung bởi sự tan chảy của tuyết và băng. Ở vùng núi phía bắc. Các loại đá chính trong khu vực này là đá clastic trầm tích Đệ tứ, Neogene và Jurassic, và tầng chứa nước chính là tầng chứa nước của đá neogene.

Thử nghiệm bắt đầu:

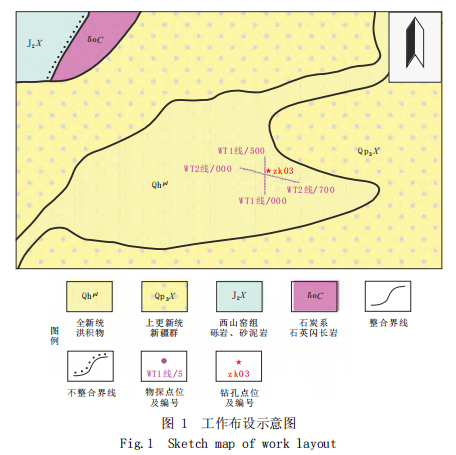

Để quan sát tác động của các hoạt động khai thác đối với nước ngầm và giảm sức đề kháng mật độ cao, đường khảo sát địa vật lý được đặt gần một khu phức hợp nhà máy nhiệt điện than ở khu vực làm việc và lòng sông phẳng và khô (Hình 1). Đất bề mặt của lòng sông đều bị nén chặt và nứt nẻ, và một số thảm thực vật mọc. Sau khi đào ra khối đất nén, điện cực được chèn, với điện trở thấp. Ngân hàng của lòng sông được bao phủ bởi thảm thực vật sa mạc cằn cỗi, với sức đề kháng cực cao so với lòng sông, không phù hợp để khảo sát điện mật độ cao. Do đó, hai đường đo, WT 1 và WT 2, được đặt trên lòng sông khô cho các phép đo điện từ điện và điện từ mật độ cao.

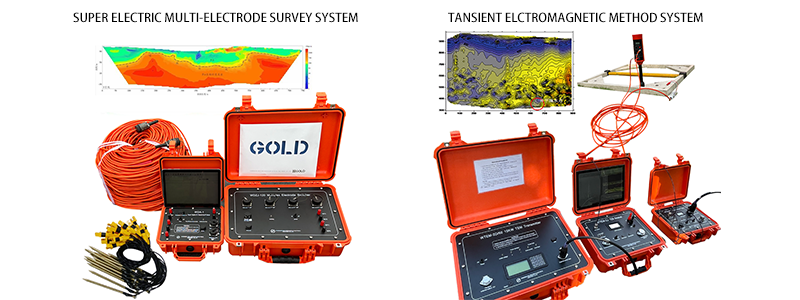

Phương pháp phân tích cho hai thiết bị thăm dò địa vật lý khác nhau:

1. Phân tích phương pháp điện mật độ cao:

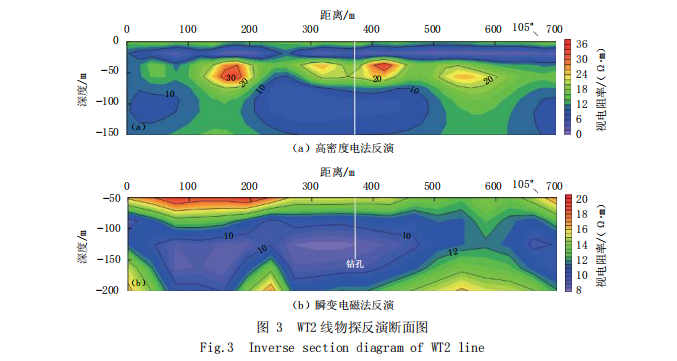

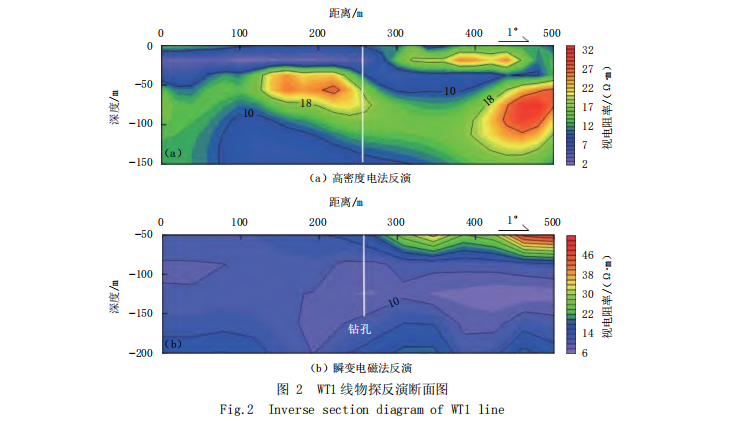

Hình 2 (a) và Hình 3 (a) cho thấy các cấu hình hình ảnh điện trở mật độ cao cho các đường WT 1 và WT 2 có chiều dài ngang 500 m và 700 m, và độ sâu dọc từ 0 đến-150 m. Các cấu hình này thể hiện các mô hình phù hợp của sự phân tầng ngang trên thông tin điện, với xu hướng điện trở suất đặc trưng từ thấp đến cao đến thấp với độ sâu tăng.

2. Phân tích phương pháp điện từ thoáng qua:

Hình 2 (b) và Hình 3 (b) hiển thị các cấu hình đảo ngược của các dòng WT 1 và WT 2, tương ứng. Độ dài phần ngang lần lượt là 500 m và 700 m. Do vùng mù trong phần nông của phương pháp EM thoáng qua, phạm vi độ sâu dọc IS -50 ~ -200 m. Thông tin điện tổng thể của phần được phân phối theo chiều ngang và điện trở suất từ ​​nông đến sâu cho thấy định luật của điện trở cao thấp điện trở thấp ".

Xem xét việc giải thích phương pháp điện mật độ cao và phương pháp điện từ thoáng qua, sự thay đổi điện trở suất của hai phương pháp thăm dò về cơ bản là giống nhau, cho thấy định luật xen kẽ cao và thấp. Phương pháp điện mật độ cao cung cấp thông tin chi tiết hơn về lớp nông, có thể xác định hiệu quả các khu vực điện trở tương đối thấp ở khu vực điện trở cao và cao, và có thể chỉ ra các vết nứt nước của đá gốc. Mặt khác, phương pháp EM thoáng qua thiếu thông tin nông, với điện trở suất thấp từ 100 đến-150 m, tương ứng với kết quả của phương pháp mật độ cao. Nó chỉ ra sự tồn tại của một lớp thấm nước yếu, cung cấp hỗ trợ quan trọng cho việc định vị tầng chứa nước.

Nó đã được chứng minh rằng tầng chứa nước tiếp xúc với lỗ khoan là một tầng chứa nước yếu gần đây, và theo thí nghiệm bơm, dòng nước là 82,512 m 3 / ngày. Kết quả cho thấy hiệu quả của phát hiện kết hợp điện từ và điện từ thoáng qua.
