Ứng dụng thực tế của phương pháp điện từ thoáng qua WTEM trong Khảo sát địa chất mỏ than

Ứng dụng thực tế của phương pháp điện từ thoáng qua WTEM trong Khảo sát địa chất mỏ than

Lý lịch

Công ty vàng đã sử dụng hệ thống phương pháp điện từ thoáng qua WTEM để khảo sát các điều kiện địa chất của mỏ than. Dựa trên dữ liệu thăm dò địa chất hiện tại và các đường viền của sàn đường may than, các giá trị lan truyền của điện trở suất rõ ràng tại các điểm thăm dò khác nhau trong mỗi khu vực được tính toán và suy luận. Các giá trị được tính toán và độ sâu được đo trước đó sau đó được chú thích trên các điểm được khảo sát. Sau đó, chế độ xem kế hoạch toàn diện, đáng tin cậy và hiệu quả được rút ra dựa trên nhiều nguồn dữ liệu. Với phương pháp điện từ thoáng qua, có thể thu được một kế hoạch thăm dò địa chất hoàn chỉnh, phản ánh hiệu quả các khu vực của các cấu trúc địa chất dị thường trong khu vực được khảo sát và cho thấy điện trở suất rõ ràng. Với sự trợ giúp của phương pháp điện từ thoáng qua, nhân viên thăm dò có thể hiểu một cách hiệu quả các điều kiện địa chất của khu vực được khảo sát trong công nghệ thăm dò địa chất và thực hiện các biện pháp phòng ngừa chống lại các thảm họa và rủi ro địa chất tiềm năng, cung cấp đảm bảo an toàn cho các công ty khai thác than.

Sự khảo sát

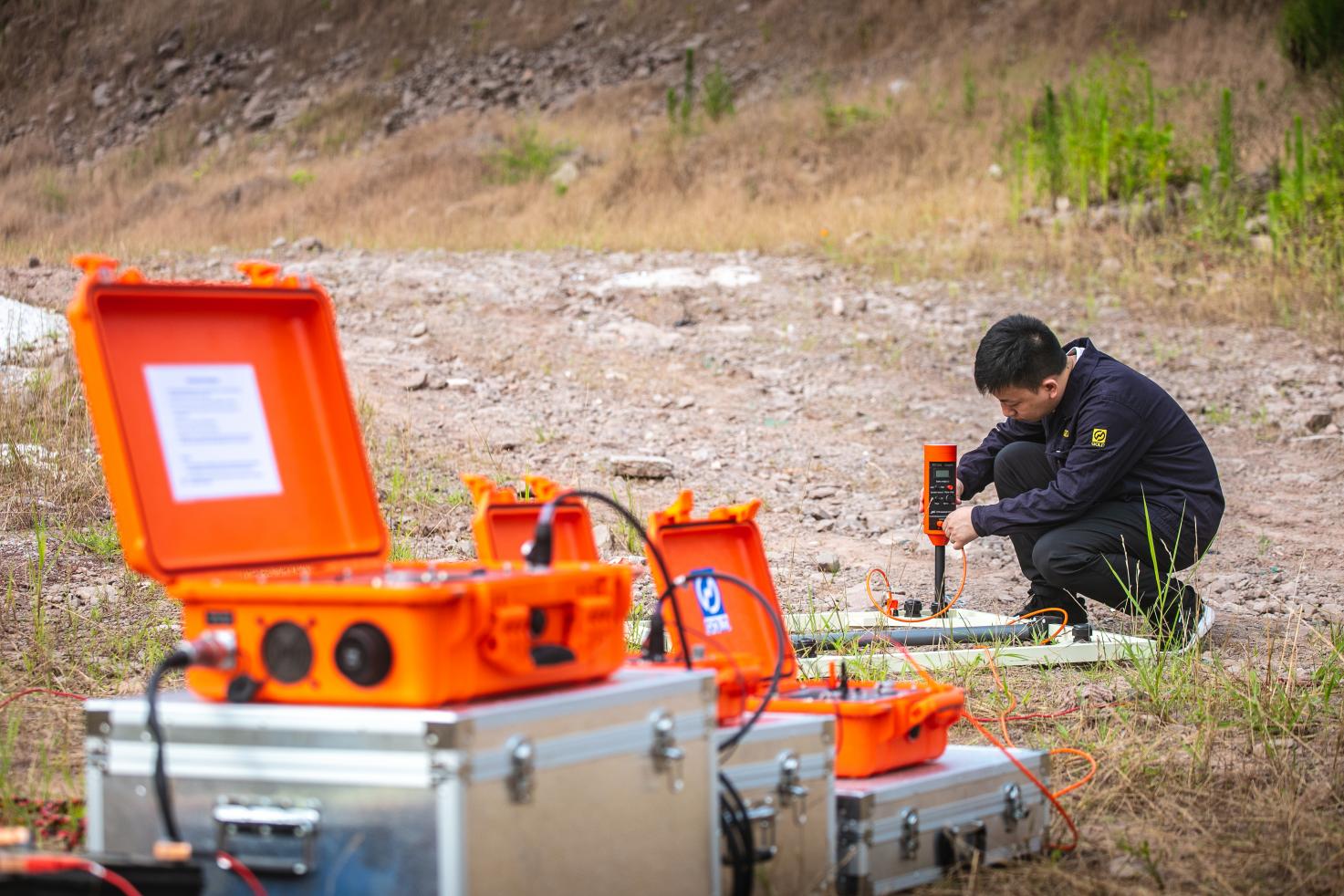

Khi sử dụng các phương pháp điện từ thoáng qua để phát hiện mỏ, thiết bị ưa thích là máy trạm điện từ đa chức năng WTEM với thiết bị trả về trung tâm. Các điểm đo nên phù hợp với các điểm ghi để giảm thiểu hiệu ứng âm lượng và quan sát một trường đồng đều trong trung tâm khung dây truyền. Các thông số bao gồm dòng điện nguồn là 7,5A, nhận mô-men từ tính ăng ten là 1000 mét vuông và 512 lần chồng chất với độ trễ tắt là 120 ss. Các phép đo tập trung vào thành phần Z với 25 kênh. Người khảo sát đã thiết lập 1350 dòng trong khu vực sụp đổ mỏ và sử dụng các phương pháp đo loại khu vực trong phạm vi 1,6km × 1,4km với khoảng cách lưới 200m × 40-20m. Các điểm giao thoa được loại bỏ, gây ra tiềm năng điện được xử lý trước và điện trở suất thực sự được tạo ra thông qua đảo ngược hai chiều để phân tích và giải thích địa chất. Dữ liệu ở các độ sâu khác nhau được trích xuất, dẫn đến một bản đồ phẳng toàn diện phản ánh chính xác các đặc điểm của khu vực khai thác.

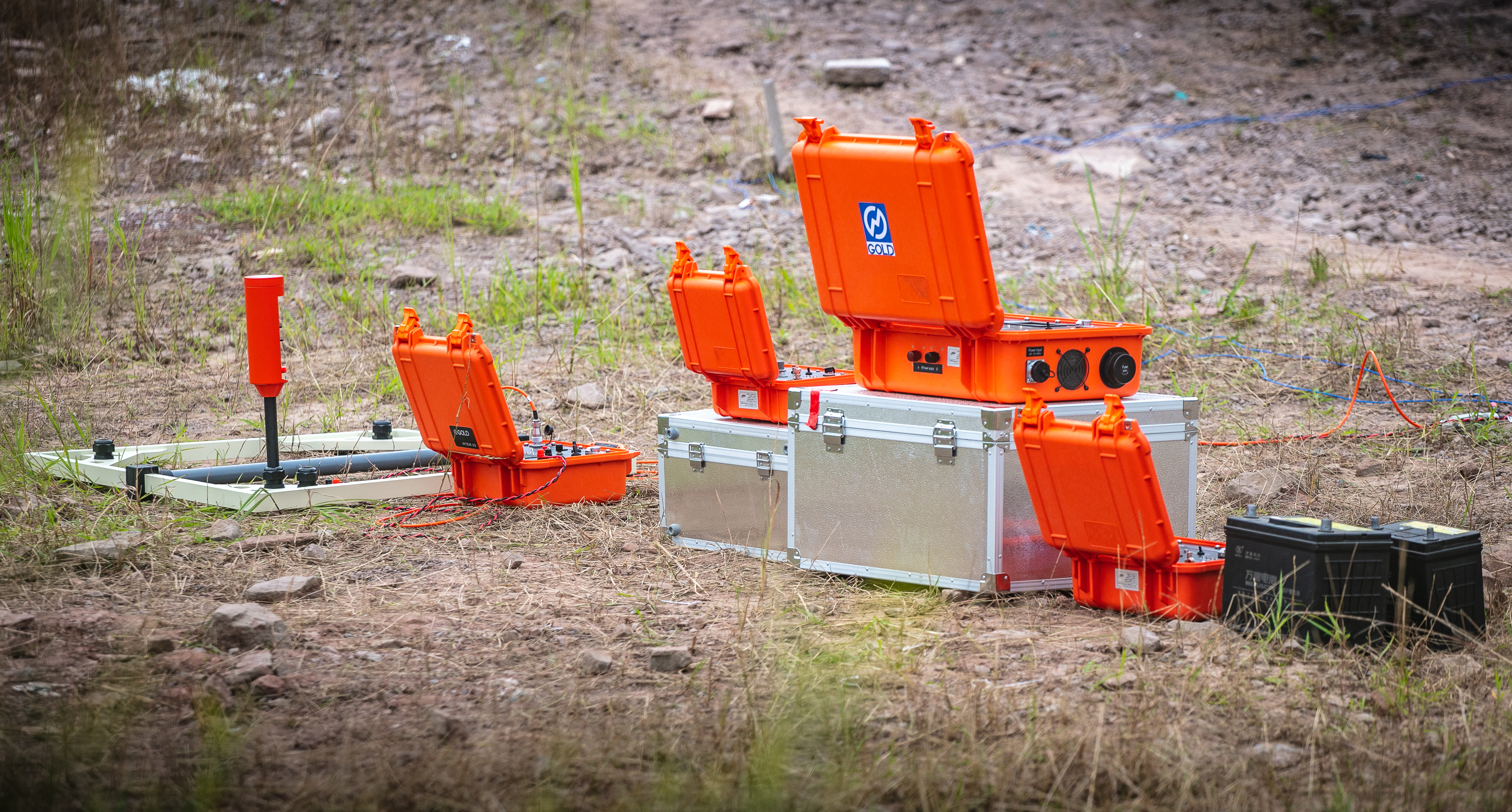

Thiết bị sử dụng

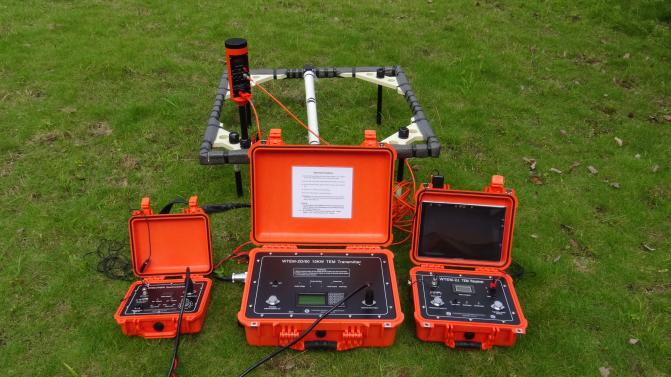

• Máy thu WTEM-2J TEM

• WTEM-2D/60 15KW TEM Transmiiter

Kết quả

Sau khi xác nhận, người ta đã quan sát thấy rằng các phản xạ của các đường khảo sát khác trong mỏ phù hợp với dòng 1350. Các lớp dị thường chiều cao được sử dụng để xác định phạm vi khu vực khai thác và mở rộng diện tích mở. Bắt đầu từ đầu phía nam ở độ cao 1450m, dòng 1350 mở rộng về phía bắc, phù hợp với các mức khai thác và đạt đến trục không khí trở lại cấp thứ bảy ở độ cao 1350m. So sánh với dữ liệu lỗ khoan ZKJ103 và thông tin khai thác than đã giúp làm rõ các điều kiện khai thác, đảm bảo tính hợp lệ của dữ liệu cho các hoạt động khai thác trong tương lai. Phân tích này hướng dẫn phát triển lĩnh vực thăm dò hiệu quả.

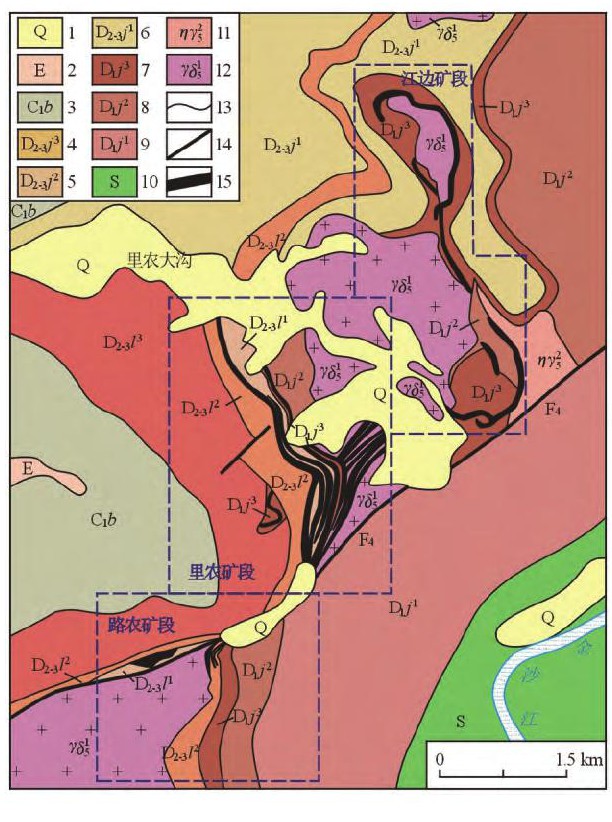

Tiền gửi đồng bản phác thảo địa chất

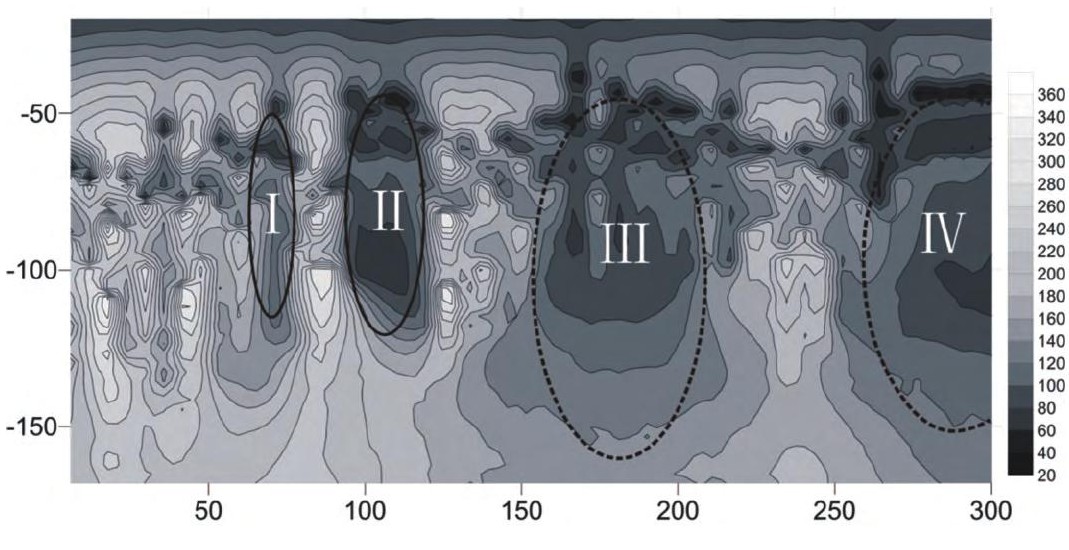

Phần điện từ điện từ thoáng qua
