Đo điện trở suất trong trường

Đo điện trở suất trong trường có thể được thực hiện bằng cách sử dụng các công cụ sử dụng phương thức liên lạc hoặc không liên hệ. Chúng tôi thảo luận ở đây các công cụ sử dụng phương pháp liên lạc. Những thiết bị này thực hiện phép đo bằng cách sử dụng bốn điện cực: hai điện cực bơm dòng điện và hai điện cực đo điện thế thu được.

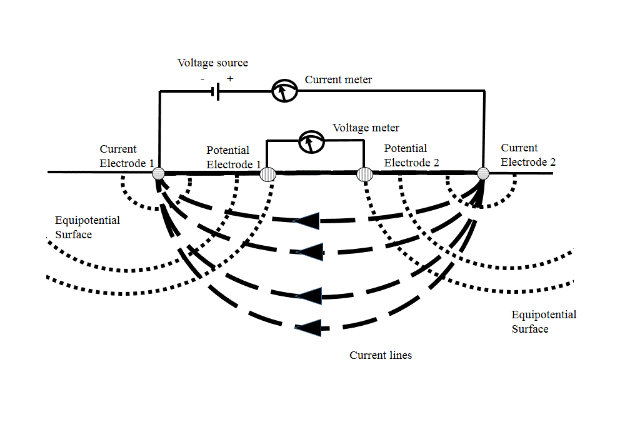

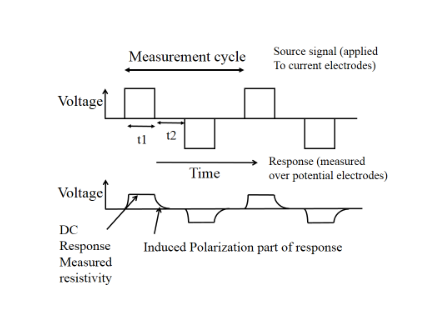

Cấu hình cơ bản của phép đo bốn điện cực được trình bày dưới đây. Trong cấu hình này, chúng tôi có bốn điện cực: hai điện cực hiện tại và hai điện cực tiềm năng. Một nguồn điện áp được sử dụng để áp dụng một điện áp trên hai điện cực hiện tại và một dòng điện chạy giữa hai điện cực hiện tại do sự chênh lệch điện áp này. Điều này dẫn đến một trường tiềm năng được đo bằng các điện cực tiềm năng. Để thực hiện một phép đo thường thu thập và trung bình dữ liệu trong một vài chu kỳ trong đó (như được hiển thị bên phải), cực của điện áp được áp dụng trên các điện cực hiện tại được đảo ngược. Nói chung chu kỳ này sẽ bao gồm một khoảng thời gian mà không có dòng điện nào được bơm vào. Điện áp hiện tại và kết quả được đo cho mỗi chu kỳ và tính trung bình hoặc xếp chồng lên nhau để đưa ra một phép đo đơn. Điều này do đó bao gồm một hiện tại (được đưa ra trong Amperes, A) và một điện áp đo liên kết (được đưa ra trong Volts, V). Lưu ý rằng như thể hiện trong hình bên phải phép đo này cũng có thể có một phần phân cực cảm ứng (kết quả từ thực tế là trái đất hoạt động như một dây dẫn và một tụ điện).

Dòng điện và điện áp sẽ phụ thuộc vào cả hình học của các điện cực khác nhau và các tính chất điện không đồng nhất về mặt không gian của đất.

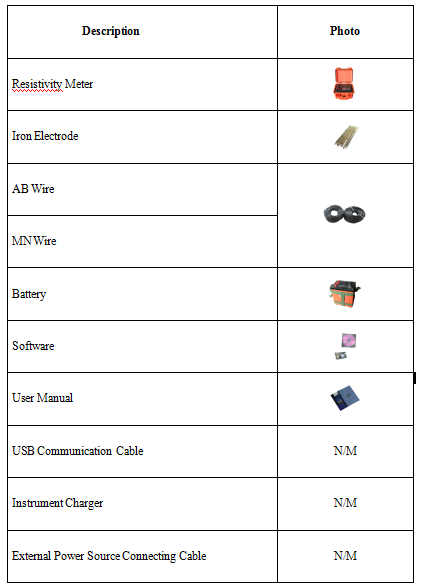

Công cụ & Phụ kiện sẽ được sử dụng
